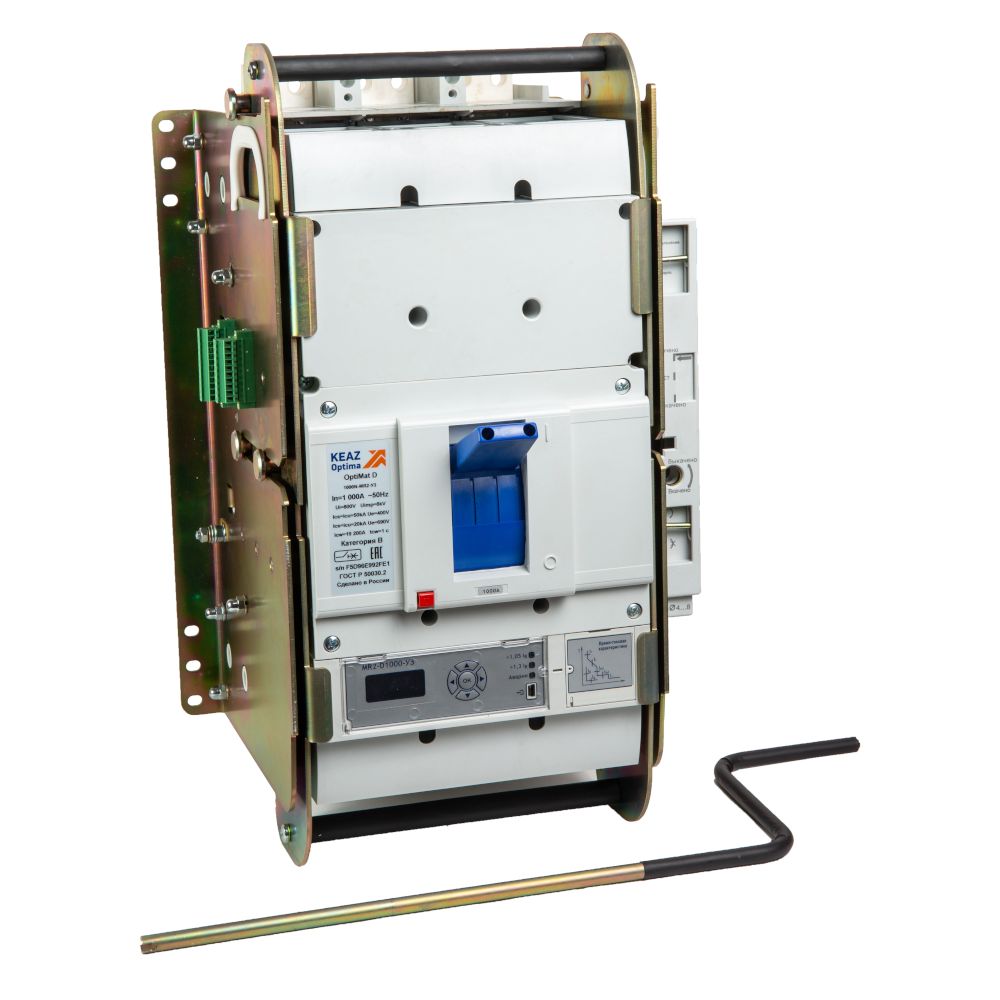

KEAZ Выключатель автоматический OptiMat D1250H-D-MR2-У3
623 212,80
₽
Характеристики товара
Артикул:
321644
Производитель:
KEAZ
Род тока:
AC
Количество полюсов:
3
Категория применения:
B
Тип подключения:
болтовое соединение
Тип элемента управления:
рычажковый (перекидной рычаг)
Подходит для монтажа на DIN-рейку:
нет
Номинальный ток In (А):
1 250
Категория ETIM:
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Уставка расцепителей токов короткого замыкания:
1,5-10In
Предельная коммутационная способность переменного тока Icu (кА):
30
Вид расцепителей:
электронный
Номинальное рабочее напряжение переменного тока Ue (В):
690
Вспомогательные (свободные) контакты:
Нет
Наличие привода:
ручной
Возможность самостоятельного подключения дополнительных устройств:
да
Регулировка максимальных расцепителей тока:
да
Макс. сечение присоединяемых проводов (мм²):
180
Способ установки:
выдвижной
Степень защиты (IP):
IP00
Способ крепления (монтажа):
болт
Категория применения по селективности:
селективный
Диапазон рабочих температур (˚С):
от -40°С до +40°С
Присоединение внешних проводников:
переднее
Частота тока (Гц):
50
Стандарт российский (ГОСТ, ТУ):
ТУ3422-062-05758109-2015
Номинальное напряжение изоляции Ui (В):
750
Номинальное импульсное напряжение Uimp (кВ):
8
Тип изделия:
Выключатель автоматический
Габариты изделия: Ширина (мм):
296
Габариты изделия: Высота (мм):
506
Габариты изделия: Глубина (мм):
314
Климатическое исполнение и категория размещения:
У3
Номинальное рабочее напряжение переменного тока Ue (В)2:
400
Предельная коммутационная способность переменного тока Icu (кА)2:
85
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):
100
Вид присоединяемых проводников:
шина
Номинальный продолжительный ток Iu (А):
1 250
Предельная коммутационная способность переменного тока Icu при 690AC (кА):
30
Предельная коммутационная способность переменного тока Icu при 400АС (кА):
85
Уставки рабочего тока расцепителя IR (А):
500; 550; 600; 650; 700; 750; 800; 850; 900; 950; 1000; 1050; 1100; 1150; 1200; 1250
Уставки по току мгновенного срабатывания расцепителя Ii (А):
15000
Макс. сечение присоединяемых медных шин (мм):
24х50
Моторный привод встроенный:
нет
Диапазон регулировки теплового расцепителя (А):
0,4-1In
Тип расцепителя:
MR2.0
Уставки по времени срабатывания расцепителя при токе 6IR (с):
0,5; 1; 2; 4
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):
1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):
0; 0,082; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir):
0,4;0,6;0,8;1;OFF
Возможность установки индикатора отключения:
да
Диапазон краткосрочной задержки расцепителя короткого замыкания (с):
0-0,8
С расцеплением под напряжением:
да
Рабочая высота, (м):
2 000
Вибро-сейсмо стойкость:
9
Время номинально кратковременно выдерживаемого тока tcw (с):
1
Номинальный кратковременно выдерживаемый ток Icw (А):
19 200
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с):
2; 4; 8; 16
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с):
0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
Вес:
15
Упаковочная норма:
1
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1250 А.
