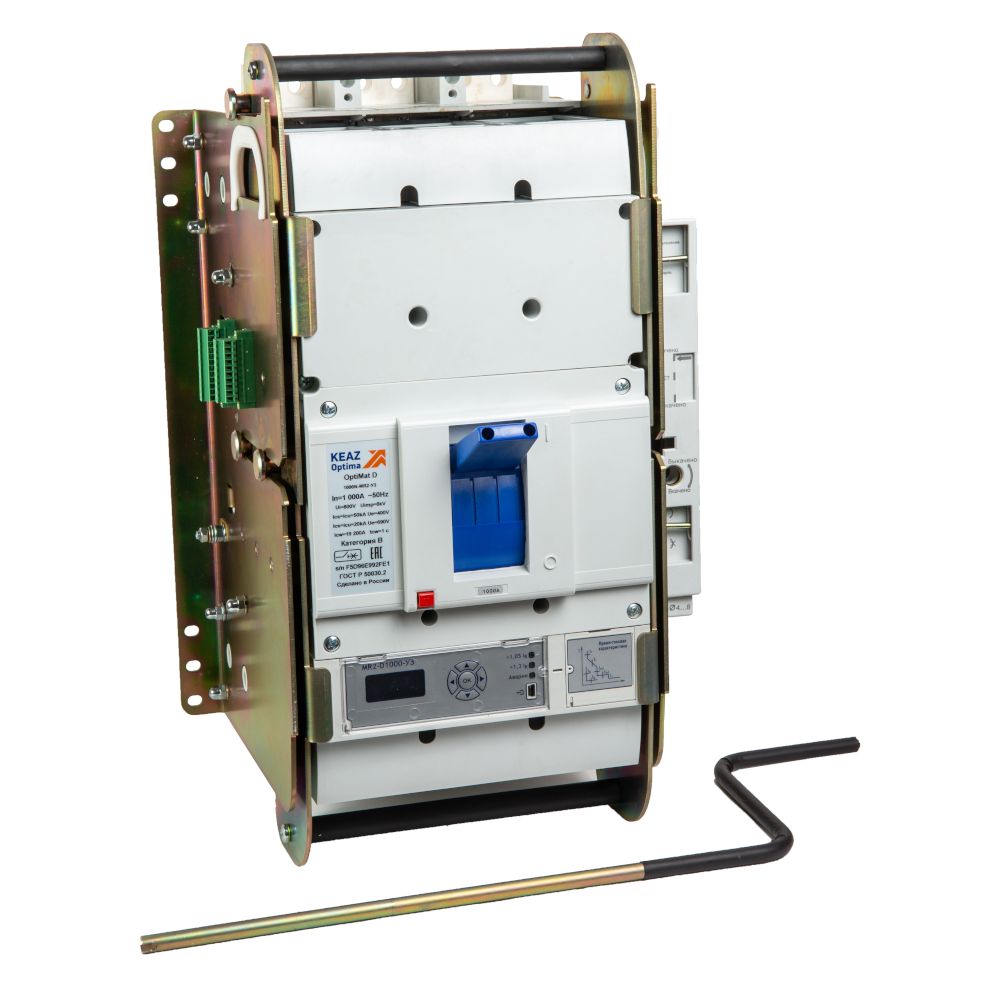

KEAZ Выключатель автоматический OptiMat D1000N-D-MR2-У3
580 006,80
₽
Характеристики товара
Артикул:
294415
Производитель:
KEAZ
Род тока:
AC
Количество полюсов:
3
Категория применения:
B
Тип подключения:
болтовое соединение
Тип элемента управления:
рычажковый (перекидной рычаг)
Подходит для монтажа на DIN-рейку:
нет
Номинальный ток In (А):
1 000
Категория ETIM:
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Тип приёмки:
ОТК
Уставка расцепителей токов короткого замыкания:
1,5-10In
Предельная коммутационная способность переменного тока Icu (кА):
20
Вид расцепителей:
электронный
Номинальное рабочее напряжение переменного тока Ue (В):
690
Вспомогательные (свободные) контакты:
Нет
Наличие привода:
ручной
Возможность самостоятельного подключения дополнительных устройств:
да
Регулировка максимальных расцепителей тока:
да
Макс. сечение присоединяемых проводов (мм²):
180
Способ установки:
выдвижной
Степень защиты (IP):
IP20
Способ крепления (монтажа):
винт
Категория применения по селективности:
селективный
Диапазон рабочих температур (˚С):
от -40°С до +70°С
Присоединение внешних проводников:
переднее
Частота тока (Гц):
50
Стандарт российский (ГОСТ, ТУ):
ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
Номинальное напряжение изоляции Ui (В):
750
Номинальное импульсное напряжение Uimp (кВ):
8
Тип изделия:
Выключатель автоматический
Габариты изделия: Ширина (мм):
210
Габариты изделия: Высота (мм):
378
Габариты изделия: Глубина (мм):
206
Климатическое исполнение и категория размещения:
У3
Номинальное рабочее напряжение переменного тока Ue (В)2:
400
Предельная коммутационная способность переменного тока Icu (кА)2:
50
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):
100
Вид присоединяемых проводников:
шина/провод
Номинальный продолжительный ток Iu (А):
1 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА):
20
Предельная коммутационная способность переменного тока Icu при 400АС (кА):
50
Макс. сечение присоединяемых медных шин (мм):
2 х (6 х 50)
Моторный привод встроенный:
нет
Контрольная температура (°С):
30
Диапазон регулировки теплового расцепителя (А):
0,4-1In
Рабочий диапазон сетевого напряжения (В):
0,04-1
Возможность установки индикатора отключения:
да
Диапазон краткосрочной задержки расцепителя короткого замыкания (с):
0-0,4
С расцеплением под напряжением:
да
Рабочая высота, (м):
2 000
Вибро-сейсмо стойкость:
9
Время номинально кратковременно выдерживаемого тока tcw (с):
1
Номинальный кратковременно выдерживаемый ток Icw (А):
19 200
Вес:
47.4
Упаковочная норма:
1
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1000 А.
